[产品名称]：液压剖视/实物模型陈列柜

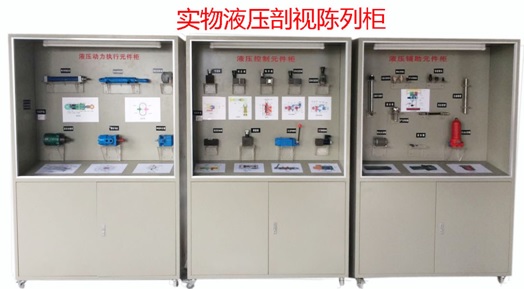

FC-15YG液压剖视/实物模型陈列柜
一、概 述
液压剖视/实物模型陈列柜采用各种实际工业液压元件，并将其关键部位进行剖视，学生可直接观察真实液压元件基本结构和类型，是替代液压元件结构挂图式教具的理想产品，适合各院校机械类相关专业《液压传动技术》、《液压与气动技术》等课程实训教学的。
二、液压剖视/实物模型陈列柜技术性能
输入电源：单相三线～220V±10% 50Hz
装置容量：＜0.5kVA
照明日光灯功率：30W
外形尺寸：1270mm×530mm×2000mm（单柜尺寸）
三、液压剖视/实物模型陈列柜产品特点
可视性强 液压元件采用工业现场用阀，将其相关主要部位进行剖面线切割，保留内部阀芯及垫圈的完整，可直接看到阀内的结构、阀体轮廓、阀芯结构等。
关联性强 装置所配元件均为经1/4剖视后的真实液压元件，同时在元件旁边配套有专针液压元件的理论结构说明，学生可以在边观察液压元件的内部结构，同时结合旁侧理论知识说明。加深对液压元件的结构及原理的记忆。
陈列柜柜体采用铁质双层亚光密纹喷塑结构，内装有照明日光灯，并配装玻璃推门防尘。
四、液压剖视/实物模型陈列柜基本配置及功能
1.本装置由成列柜、展示元件等组成。
2.实训装置基本配置及功能
|
序号 |
模块 |
名称 |
主要配置 |
数量 |
备注 |
|
1 |
基础 平台 |
陈列柜 |
采用钣金结构设计，表面为双层亚光密纹喷塑工艺处理，装置配套装有30W日光灯照明能为操作提供一个明亮的工作环境。 |
3台 |
|
|
2 |
液 压 控 制 元 件 柜 |
压力控制阀 |
直动式溢流阀 |
1个 |
|
|
3 |
先导式溢流阀 |
1个 |
|||
|
4 |
减压阀 |
1个 |
|||
|
5 |
顺序阀 |
1个 |
|||
|
6 |
方向控制阀 |
液控单向阀 |
1个 |
||
|
7 |
二位三通手动换向阀 |
1个 |
|||
|
8 |
二位三通电磁换向阀 |
1个 |
|||
|
9 |
流量控制阀 |
节流阀 |
1个 |
||
|
10 |
调速阀 |
1个 |
|||
|
11 |
液压动力元件与执行元件柜 |
液压动力元件 |
低压齿轮泵 |
1个 |
|
|
12 |
中压叶片泵 |
1个 |
|||
|
13 |
高压柱塞泵 |
1个 |
|||
|
14 |
液压执行元件 |
单作用液压缸 |
1个 |
||
|
15 |
双作用液压缸 |
1个 |
|||
|
16 |
液压马达 |
1个 |
|||
|
17 |
液 压 辅 助 元 件 柜 |
其他元件 |
活塞与活塞杆 |
1个 |
|
|
18 |
密封圈 |
若干 |
|||
|
19 |
清洁盖 |
1套 |
|||
|
20 |
液压管接头 |
卡套式管接头 |
1套 |
||
|
21 |
扩口式管接头 |
1套 |
|||
|
22 |
焊接式管接头 |
1套 |
|||
|
23 |
无缝钢管 |
1个 |
|||
|
24 |
快速接头 |
1套 |
|||
|
25 |
高压胶管 |
1根 |
|||
|
26 |
空气滤清器 |
1套 |
|||
|
27 |
压油过滤器 |
1只 |
|||
|
28 |
吸油过滤器 |
1只 |
|||
|
29 |
参考资料 |
使用说明书 |
1本 |
