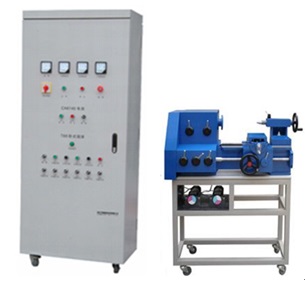

FC-CA6140车床智能实训考核装置(柜式)
普通车床电气技能实训考核装置”是在原“FC-C6140型普通车床电气技能实训考核装置”基础上进行改造升级，它增加了C6140型普通车床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。
一、功能特点
1.C6140普通车床半实物仿真模型是参照实际C6140普通车床的尺寸按一定比例缩小的设计；
2.本套装置电气部分的操作，能实现C6140普通车床各种运动控制，它包括：主轴启动停止、工作台快速移动和冷却泵启动停止，极限位置的限位保护；
3.机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；
4.半实物模型上所用电机的电压等级与实际的机床完全相同；
5.半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
6.半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；
7.半实物机床活动导轨表面采用高频淬火工艺，经久耐用；
8.控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
3.装置容量：＜0.2kVA
4.电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
5.控制屏尺寸：8000mm×6000mm×1700mm
6.半实物模型桌子尺寸：1268mm×723mm×798mm
7.C6140车床模型尺寸：900mm×320mm×370mm
8.工作台移动行程：200mm
9.主轴转速：250r/min
三、设备配置
|
序号 |
名 称 |
数 量 |
备 注 |
|
1 |
C6140型普通车床电气技能实训考核装置 |
1台 |
|
|
2 |
C6140普通车床半实物模型（含实训桌） |
1台 |
配有与电气部分的连接接口，通过电缆连接 |
四、实训项目与目的
1.熟悉常用低压电器的机构、原理
2.通过观察机床模型的运动，了解机床的实际运动
3.了解机床电器控制的原理及各种保护装置
4.掌握机床中常见故障的排除方法
五、故障点设置一览表
|
故障编号 |
故障现象 |
|
K1 |
机床无法启动 |
|
K2 |
机床无法启动 |
|
K3 |
机床无法启动 |
|
K4 |
照明灯不亮 |
|
K5 |
机床无法启动 |
|
K6 |
机床无法启动 |
|
K7 |
主轴、冷却泵电动机不能启动 |
|
K8 |
主轴电动机控制不能自锁 |
|
K9 |
主轴电动机控制不能自锁 |
|
K10 |
主轴、冷却泵电动机不能启动 |
|
K11 |
冷却泵不能启动 |
|
K12 |
冷却泵不能启动 |
|
K13 |
冷却泵不能启动 |
|
K14 |
刀架不能快速移动 |
|
K29 |
主轴不工作 |
|
K30 |
冷却泵不工作 |
|
K31 |
不能快速移动 |
订购指南
“CA6140车床智能实训考核装置(柜式)”能为用户展示美观大方的外形，实用的结构和工艺，产品质量稳定可靠。此外，还可为用户提供培训、维修等服务。
本装置实验功能完备，通用性强，能完成、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受多门课程的实验，具体学校可根据自己的需要进行配置。用户如有特殊要求，本企业可另行提供特殊要求的部件。
由于本装置的用途广泛，实验功能完备，投资效益明显，因而是全日制高等院校、电大、职大、中专、职业技术学校等电力、电气类专业理想的实验设备。
本产品在供货时附有使用说明、实验指导书等技术资料，并配有实验连接线导线和备件。欢迎与本企业洽谈业务！
