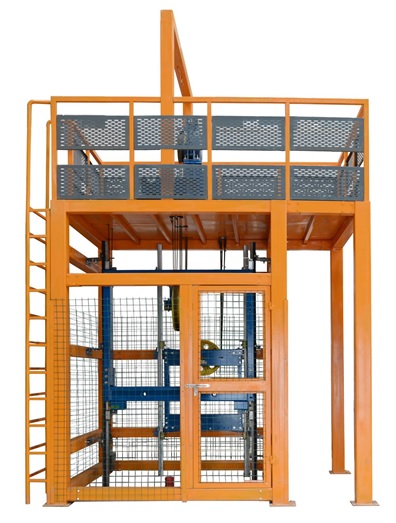

FCDT-168电梯曳引系统安装实训考核装置

一、设备概述
电梯曳引系统安装实训考核装置是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样、导轨安装、曳引安装、对重框架、轿厢架曳引绳悬挂。
二、电梯曳引系统安装实训考核装置产品特点
采用了钢结构电梯井道平台设计，整体外观简洁明了；
遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
采用真实机构器件，使学生学到的与实际应用的一致；
模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
三、技术参数
1.限速器额定速度：≤1.0m/s；
2.安全钳动作速度：≤1.0 m/s；
3.曳引机额定速度：≤0.4m/s；
4.曳引机额定载重：450kg；
5.曳引比：2：1；
6.制动形式：鼓式；
7.曳引机防护等级：IP41；
8.整机重量：≤1000kg；
9.外形尺寸：4000mm×3200mm×4900mm（长×宽×高）。
四、配置清单

序号	名称	数量	单位	备注
1	钢构平台	1	台	材料：Q235 / 表面喷漆处理
2	永磁同步曳引机	1	台	额定速度：≤0.4m/s；额定功率：1.6KW；额定频率：9.8Hz
3	曳引机架	1	台	材料：Q235 / 表面喷漆处理
4	缓冲垫	4	块	橡胶
5	工字钢横梁	2	条	材料：Q235 / 表面喷漆处理
6	曳引钢丝绳	1	套	公称直径：?10mm；结构：8×19S+FC
7	绳头组合	1	套	楔块式
8	绳头板	1	套	材料：Q235 / 表面喷漆处理
9	限速器－涨紧装置	1	套	额定速度：≤1.0m/s
10	限速器钢丝绳	1	套	公称直径：?10mm；结构：8×19S+FC
11	盘车手轮	1	个	外径：500；材料：Q235 / 表面烤漆处理
12	导向轮	1	个	材料：尼龙；节径：?400
13	C型钢垫块	4	块	材料：Q235 / 表面喷漆处理
14	主轨支架	4	套	材料：Q235 / 表面喷漆处理
15	副轨支架	4	套	材料：Q235 / 表面喷漆处理
16	T型导轨	2	条	T75-3/B
17	空心导轨	2	条	TK5A
18	龙门架	1	套	材料：Q235 / 表面喷漆处理
19	安全钳	1	对	；额定速度：≤1.0m/s
20	安全钳连杆机构	1	套	材料：Q235 / 表面喷漆处理
21	主导靴	4	只	滑动弹性导靴（10mm）
22	轿厢反绳轮	1	个	材料：尼龙；节径：?400
23	反绳轮缓冲座	1	套	材料：Q235 / 表面喷漆处理
24	对重框架	1	套	材料：Q235 / 表面喷漆处理
25	对重反绳轮	1	个	材料：尼龙；?400
26	对重导靴	4	只	滑动导靴（16mm）
27	对重块	2	块	混凝土
28	液压缓冲器	1	个	额定速度：≤1.0m/s；总质量：600kg～3000kg
29	聚氨酯缓冲器	1	个	额定速度：≤1.0m/s；总质量：500kg～3000kg
30	安装工具	1	套	详见配套工具清单
31	随机资料	1	份	实训指导书及相关说明书等资料

五、配套工具清单

序号	名称	型号	数量	单位	备注
1	电梯专用校轨尺	单线	1	套
2	开口扳手	24～27	1	把
3	开口扳手	19～22	1	把
4	开口扳手	18～21	1	把
5	开口扳手	14～17	1	把
6	开口扳手	13～16	1	把
7	梅花扳手	24～27	1	把
8	梅花扳手	19～22	1	把
9	梅花扳手	18～21	1	把
10	梅花扳手	14～17	1	把
11	梅花扳手	13～16	1	把
12	锤子	3P	1	把
13	一字螺丝刀	3寸	1	把
14	十字螺丝刀	3寸	1	把
15	卷尺	3m	1	把
16	水平尺	600	1	把

六、实训项目
1.T型导轨（轿厢导轨）安装与调整；
2.对重导轨安装与调整；
3.曳引机架的安装与调整；
4.曳引机的安装与调整；
5.轿厢龙门架的安装；
6.T型导轨上导靴的安装；
7.安全钳连杆的安装；
8.对重框的安装；
9.限速器的安装；
10.曳引绳的悬挂；
11.涨紧装置的安装与调整；
12.T型导轨下导靴的安装；
13.安全钳与下导靴的调整；
14.限速器与安全钳的联动调整；
15.导轨与导靴的保养；
16.曳引机的保养；
17.曳引绳的保养；
18.限速器－安全钳的保养；
19.人工盘车的练习。
