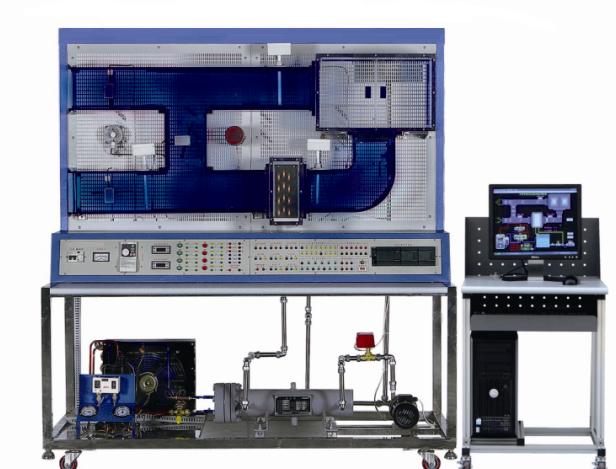

FCGJ-03型多策略过程控制集成系统实训平台
一、产品概述
随着科学技术的不断发展，现代工业生产中的自动化程度越来越高，控制策略趋于多样化，为了能够让学生更全面的掌握各种各样的过程控制策略，我们将各种常见控制器融合组成"SBPCJC-1型多策略过程控制集成系统实训装置"，能让学生对多策略的过程控制集成系统有深刻的认识，熟练掌握过程控制装备上位控制系统的安装、调试、控制及设计，从而对整个控制系统融会贯通，为将来走向工作岗位打下了坚实的基础。
二、系统特点
学生通过使用本实训平台，能对多策略过程装备进行安装、调试、控制及设计等一系列过程实训，不仅加强了动手能力的锻炼，而且实现了对整个控制系统全方位的认识，并能进一步让学生自己组合和设计各种不同的实训内容。本装置具有如下特点：
1.具有完善的人身安全保护功能和设备安全保护功能，确保实训的顺利进行
2.控制台采用网孔板敞开式的结构设计，使控制台更加直观，便于理解
3.控制系统包含：智能仪表控制系统、远程数据采集控制系统、西门子S7-200PLC控制系统等等
4.采用控制系统组合挂接及接拆线的形式提高学生动手技能
三、技术性能
1. 输入电压：单相三线～220V±10％ 50Hz
2. 装置容量：≤3kVA
3. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
4. 整体尺寸：179cm×75cm×178cm
四、系统组成
（一）被控对象（不锈钢框架）：
1. 动力系统：1套
2. 水箱：2套
3. 锅炉：1套
4. 储水箱：1套
5. 液位：2路压力变送器进行水箱液位检测
6. 流量：采用涡轮流量计和电磁流量计对管道流量检测
7. 压力：电容式差压变送器测量电动阀两端的压力
8. 温度：采用PT100进行温度检测
9. 电动调节阀：1个，通过改变阀门大小来控制管路流量大小（控制系统中的变频器同样可以对管路
流量大小进行控制，电动调节阀与变频器可任选其中一种作为控制流量的执行器，也可以两种均选）
10. 管路：软管和管道若干
11. 阀门：若干
（二）控制系统：
1. 电源控制部分
2. 漏电保护器：1个
3. 控制开关：若干
4. 仪表控制系统：1套
5. 远程数据采集模块：1套
6. 西门子S7-200PLC：1套
7. RS485/232转换器：1个
8. PC/PPI通讯电缆：1根
9. 三菱变频器：1个，
10.单相调压模块：1套，
11. 各种模块辅助安装件：若干
12. 各种电源线：若干
五、实训项目
1. 实训装置的结构组成和系统认识
2. 传感器工作原理的认识
(1) 压力变送器的工作原理认识
(2) 涡轮流量计的工作原理认识
(3) 电磁流量计的工作原理认识
(4) 差压变送器的工作原理认识
(5) PT100热电阻的工作原理认识
3. 传感器安装调试技能实训
(1) 压力变送器的安装调试
(2) 涡轮流量计的安装调试
(3）电磁流量计的安装调试
4.实训装置的结构组成和系统认识
5.仪表的认识
(1) 智能调节仪的认识
(2) 远程数据采集模块的认识
(3) S7-200PLC可编程控制器的认识
6.仪表的安装布线技能实训
(1) 智能调节仪的安装布线
(2) 远程数据采集模块的安装布线
(3) S7-200PLC可编程控制器的安装布线
7.仪表的使用
(1) 智能调节仪的使用
(2) 远程数据采集模块的使用
(3) S7-200PLC可编程控制器的使用
8.自动控制技能实训
(1) 单回路与串级控制系统概述
(2) 液位定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(3) 管道流量定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(4) 温度定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(5) 液位与管道流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
(6) 加热水箱温度与流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
9.MCGS工控组态软件组态和控制技能实训
(1) 实时数据库组态
(2) 图形动画、报表、曲线、报警组态
(3) 设备通讯组态
(4)脚本程序应用组态
