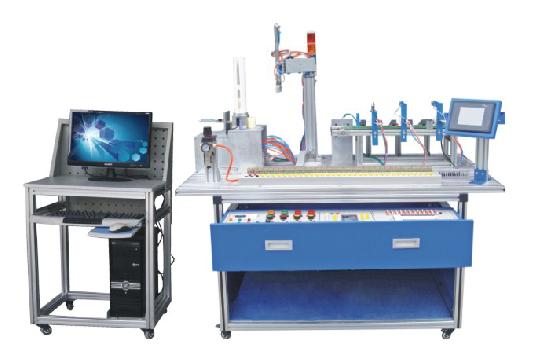

FCGJD-01型光机电一体化实训考核装置
一、概 述
光机电一体化实训考核装置是一种最为典型的机电一体化产品，是为职业院校、职业教育培训机构而研制的，适合机电一体化、电气自动化等相关专业的教学和培训。它在接近工业生产制造现场基础上又针对教学及实训目的进行了专门设计，强化了机电一体化的安装与调试能力。本装置由导轨式型材实训台、机电一体化设备部件、电源模块、按钮模块、PLC模块、变频器模块、交流电机模块、步进电机及驱动器模块、模拟生产设备实训单元（包含上料机构、搬运机械手、皮带输送线、物件分拣等）和各种传感器等组成。采用开放式和拆装式结构设计，可根据现有的机械部件组装生产设备，使整个装置能够灵活的按实训教学需要组装机电一体化设备。装置采用工业标准结构设计及抽屉式模块放置架，组合方便。控制对象均采用典型机电设备部件，接近工业现场环境，满足实训教学或技能竞赛需求。

二、特 点
1.该装置融典型机电一体化设备机械部件安装、气动系统的安装与调试、电气控制电路的安装和PLC编程、机电设备安装与调试、自动控制系统安装与调试于一体，满足实训教学和竞赛的需要
2.该实训考核装置PLC模块I/O端子、变频器接线端子、交流电机接线端子、步进电机驱动器接线端子、各常用模块与PLC连接端子，均采用安全插座连接，使用带安全插头的导线进行电路连接；各光电开关、行程开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
三、技术参数
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1200×800×1500
5.安全保护：具有漏电压、漏电流保护，安全符合国家标准
四、系统组成
光机电一体化实训考核装置由型材实训台、井式上料机构、搬运机械手、物料输送及分拣机构、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、工件、I/O接口板和气管等组成；详见下表：

五、设备结构：
实训装置台架为铝合金导轨式，实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
1）铝合金导轨式实训台：可以安装送料机构、机械手、传输分拣机构。实训模块及PLC主机等可以放置在拉出式的支架上
2）触摸屏：MCGS7062,模块材料要求：高强度塑料外壳、重量轻，面板是铁质喷塑板。
PLC模块及变频器模块：PLC 40点以上IO三菱FX2N-48MR；变频器：三菱D720 0.4KW；模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。
3）电源模块：三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；
按钮模块：24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；
4）一体化接线排：接线排壳体上两侧相对设置有一初级接线区（接线端子）和一次级接线区（安全插座）；接线端子与对应的安全插座通过导电弹性件连接；接线排壳体边缘卷折，设有固定用的螺孔，可以固定在实训桌上。
5）井式上料机构：井式工件库1件，物料推出机构1件，光电传感器2只，磁性开关2只，单缸气缸1只，单控电磁阀1只，警示灯1只，主要完成将工件库中的工件依次推出。气缸及附属传感器选用SM
6）气动机械手装置：四自由度气动机械手，气缸及附属传感器选用SMC；气动手臂两侧装有2个限位挡板，挡板上装有电感传感器、缓冲阀，进行对手臂的旋转限位。整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。气缸及附属传感器选用SMC。
7）物料分拣装置：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等，同时正对料槽位置装有推料气缸，共计三个气缸。传送带采用可拆卸的铝合金支架。气缸及附属传感器选用SMC。
亣、实训项目：
1．气动系统的安装与调试
（1）气动方向控制回路的安装
（2）气动速度控制回路的安装
（3）气动顺序控制回路的安装
（4）气动机械手的安装
（5）气动系统气路的连接
（6）磁性开关的位置调整
（7）气动系统调试
（8）摆动控制回路的安装
2．变频器的安装与调试
（1）变频器与交流电机主电路的连接
（2）变频器面板的参数设置与操作
（3）变频器面板控制交流电机调速
（4）通过变频器外部端子控制电机启停
3．机电设备的安装与调试
（1）传动装置同轴度的调整
（2）皮带输送机的安装与调整
（3）搬运机械手设备安装与调试
（4）物件分拣设备的安装与调试
（5）送料设备的安装与调试
（6）自动生产线设备安装与调试
4．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写
（2）电动机调速控制电路的连接与程序编写
（3）皮带输送检测程序编写
（4）气动顺序动作控制程序编写
（5）气动机械手控制程序编写
（6）机电一体化设备控制程序编写
（7）自动生产线控制程序编写
5．自动控制系统的安装与调试
（1）多种传感器的安装与调试
（2）皮带输送检测的自动控制
（3）机械手的自动控制
（4）机电一体化的自动控制
（5）PLC控制系统的安装与调试
（6）自动生产线的安装与调试
6．触摸屏基本控制及设置
（1）触摸屏的接线和基本参数设置；
