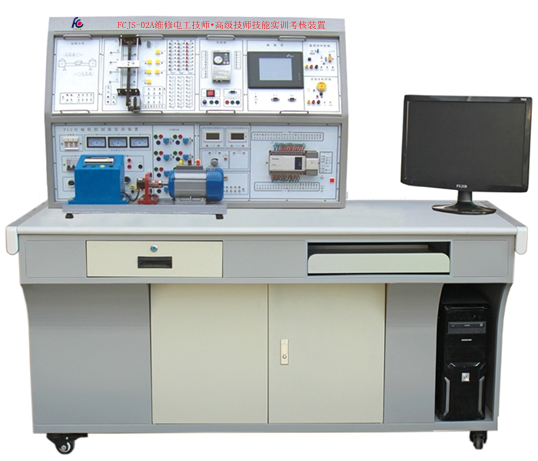

“FCJS-02A型维修电工技师·高级技师技能实训考核装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集PLC、通信模块、变频器、触摸屏、模拟对象于一体。适合PLC实训教学，技师技能鉴定考核。 一、装置特点
本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。
采用挂件结构，具有开关量、模拟量、变频调速、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。
二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、电源输出：有漏电型保护器、过载、短路保护装置。
3、三相四线380V输出，由三只电压表指示输出电压
4、～220V通过安全插座输出
5、+24V/2A直流稳压电源输出
6、+5V/1A直流稳压电源输出
7、±12V/1A直流稳压电源输出（根据装置需求而定）
8、直流电压：0～10V可调输出；直流电流：4～20mA可调输出
9、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<400m
10、装置容量：＜1KVA
11、重    量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。
（一）控制屏
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、定时器兼报警记录仪
定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。
3、直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
4、主机实训组件
配置三菱FX1N-40MR主机， 24路数字量输入16路数字量输出,FX0N-3A模拟量模块2路输入/1路输出，配套通信编程电缆。
5、工业4.0仿真实训软件（正版软件，投标现场提供著作权证书原件和演示）软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行PLC电气控制仿真、电工电子仿真、气动仿真、液压仿真、传感器仿真等工业常用技术仿真
1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
2）电工电子仿真
（1）接线仿真（2）电路仿真（3）排故仿真（4）原理仿真（5）电机拆装仿真，三相异步机拆分、单相异步机拆分等（6）仪器仪表的使用仿真万用表、双踪示波器、信号发生器、频谱仪、钳形表等
3）气动回路仿真
（1）软件以气动经典22回路为依据开发出28回路的在线及离线仿真
（2）软件中设置的14路“考考你！”表现为典型气路设备故障。
（3）软件状态含“模拟运行”“联机运行”即离线仿真、在线仿真。
4）液压回路仿真其界面可清楚的展示液压元器件的内部结构以及液压回路的工作过程。液压传动原理的动态演示并不少于18种动态演示。
5）传感器仿真
（1）温度变送传感器器仿真包含温度变送传感器模拟拆装；温度变送传感器模拟接线；温度变送传感器模拟运行仿真
（2）液位传感器仿真包含液位传感器模拟拆装；液位传感器模拟接线；液位传感器模拟运行仿真
（3）流量传感器仿真包含流量传感器模拟拆装；流量传感器模拟接线；流量传感器模拟运行仿真
6）提供免费远程教学须有投标企业LOGO，PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训，自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等。进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论
7）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。
8）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。
（二）实训挂箱

序号	编号	控制对象实训模块	实训教学目标
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
5	SX5	多种液体混合装置	通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。
6	SX6	自动售货机	通过用用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。
11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
12	SX12	自动洗衣机	通过对洗衣机进出水时间、洗涤流程及掌握多点PLC控制系统的综合应用能力。
13	SX13	直流电机控制/温度控制（模拟量控制）	通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。
14	WK1	典型电动机控制实操单元：交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件配置专用底座。	掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。
15	WK2	网孔板	学会电气控制系统中各元器件的布局规划、安装、调试过程知识。
16	BP1	变频器实训组件：配置三菱FR-D720 0.4KW变频器，带有RS485通信接口及操作面板	初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器与PLC之间USS通信协议的建立连接方法。
17	CM1	触摸屏实训组件： TPC7062 7英寸MCGS真色彩	了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。

（三）电机导轨、光码盘测速系统及数显转速表
包含光码盘测速系统、数显转速表及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与编码盘之间连接的同心度不超过±5丝，电机运行噪声小，实训参数典型，能较好满足实训要求。在导轨面板上设有五位数显转速表，显示当前转速；具有电压反馈信号；同时设有光电编码信号输出，包括A、B两个通道；能够完成各种速度开/闭环及定位实训。
（四）三相鼠笼异步电机：交流380V/△
（五）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
四、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（二）PLC模拟控制应用实训

4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制 12.装配流水线控制

13.多种液体混合装置控制 14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16. 自控轧钢机控制 17. 邮件分拣机控制 18. 自动售货机控制 19. 机械手控制 20. 四层电梯控制（实物）

（三）PLC实物控制实训

21. 加工中心刀具库控制（实物） 22.步进电机运动控制

23.直流电机控制 24.温度PID控制（具有声效功能）

（四）PLC高级技能实训（设计、安装、调试及检修）

25.C620车床的电气控制线路 26.卧式车床电气控制线路 27.机床两地控制线路 28.M7130平面磨床的电气控制线路

29.Z3040摇臂钻床的电气控制线路 30.液压滑台式自动攻螺纹机的电气控制线路 31.运行小车的电气控制线路

（五）PLC、变频器、触摸屏综合应用技能实训

32.变频器功能参数设置与操作 33.变频器报警与保护功能 34.外部端子点动控制 35.变频器控制电机正反转 36.多段速度选择变频调速 37.变频器无级调速 38.基于外部模拟量(电压/电流）控制方式的变频调速 39.瞬时停电启动控制

40.PLC控制变频器外部端子的电机正反转 41.PLC控制变频器外部端子的电机运行时间控制 42.基于PLC数字量控制方式的多段速 43.基于PLC模拟量控制变频开环调速 44.基于PLC通信方式的变频器开环调速 45. 基于触摸屏控制方式的基本指令编程练习 46基于触摸屏控制方式的LED控制

五、配置清单

序号	名称	型号	数量	单位	备注
1	PLC实训台	FX1N-40MR+FX0N-3A	1	套	已装配到实训屏
2		实训屏	1	台
3		实训桌	1	台	带键盘的桌子
4	通讯线	通信编程电缆	1	条
5		触摸屏通讯线	1	条
6	实训模块	实训模块1	1	块	音乐喷泉/抢答器/基础实验
7		实训模块2	1	块	装配流水线/交通信号灯/自动供水/天塔之光
8		实训模块3	1	块	自动送料装车/传送带/多种液体混合装置/自动售货机/自动轧钢机
9		实训模块4	1	块	自动成型系统/机械手控制/温度控制/直流电机控制
10		实训模块5	1	块	邮件分检系统/步进电机的控制
11		实训模块6	1	块	加工中心刀具库/洗衣机自动控制
12		实训模块7	1	块	四层电梯的PLC控制/中间继电器
13		触摸屏实训模块	1	块	TPC7062KX触摸屏
14		变频器模块	1	块	FR-D720 0.4KW
15		网孔板	1	块
16	电机	三相鼠笼式异步电动机	1	台
17	电机导轨	导轨+1024编码器+转速表	1	套
18	散件	交流接触器	3	个
19		时间继电器	1	个
20		按钮	3	个
21		交流指示灯	3	个
22		热继电器	2	个
13		安装塑料件	若干	个
24	软件	演示板原程序及编程软件	1	套
25	说明书	实验指导	1	册
26	连接线	自锁实验叠插连接线100CM	30	条
27		自锁实验叠插连接线30CM	10	条
28		手枪式实验叠插连接线	10	条
29	安装配件	4X30自攻螺丝	10	个
30	安装配件		1	套
31	软件	工业4.0仿真实训软件（正版软件）	1	套
