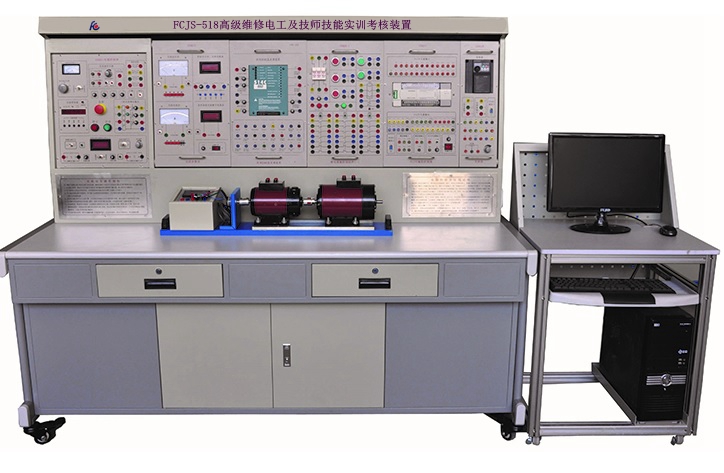

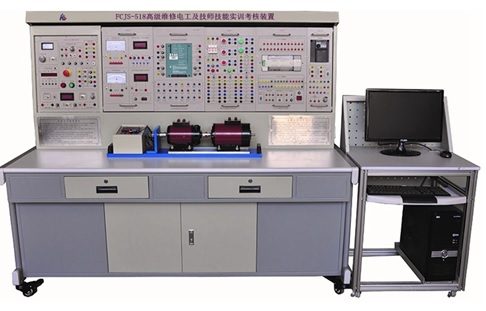

FCJS-518高级维修电工及技师技能实训考核装置
一、概述
高级维修电工及技师技能实训考核装置是根据机械工业出版社出版的《维修电工技师培训教材》中相关技能的培训要求,而研发的实训装置。该装置不仅可作为各企业、职业技术院校、技校等单位的维修电工技师培训用的操作台,而且也可作为有关部门对维修电工技师资格认定的考核鉴定设备。它不仅涵盖了电力电子变流技术、交直流传动控制系统、可编程控制器等几个方面的技能培训,还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

二、特点
1、综合性强 本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、PLC可编程控制技术、电机控制理论等几个方面的技能培训项目。
2、适应性强 能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合,装置采用积木式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。
3、整套性强 从专用电源、电机及其它实验部件到实验连接专用导线配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配套。
4、直观性强 各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。
5、科学性强 装置占地面积少,节约实验用房,减少基建投资;配套的小电机均经特殊设计,可模拟中小型电机的特性和参数;小电机耗电省,节约能源,实验噪声小,整齐美观,改善实验环境;实验内容丰富,设计合理,除了加深理论知识外还可结合实际开设设计性实验。
6、开放性强 控制屏供电采用三相隔离变压器隔离,并设有电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠;控制屏还设有定时器兼报警记录仪,为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计,加上可靠的元器件质量及可靠的工艺作为保障,产品性能优良,所有这些均为开放性实验室,创造了条件。
三、技术性能
1、输入电源: 三相四线(或三相五线 380V±10% 50HZ)
2、工作环境: 温度-10℃-+40℃ 相对湿度<85%(25℃) 海拨<4000m
3、装置容量:<1.5KVA
4、外形尺寸:1870×700×1600mm3
四、装置的基本装备
1、DK01电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
(1)交流电源:
三相交流电源  220V   1.5A电流(隔离变压器输出,带有过流保护措施)
三相交流电源  380    5A     (具有输出短路保护)
 (2)高压直流电源
励磁电源:220V(0.5A),具有输出短路保护。
(3)指针式仪表:
交流电压表一只:可通过其下方的波段开关切换指示三相电网输入线电压,精度1.0级;
(4)数字式仪表
1)真有效值交流数字电压表一只:测量范围0~500V,精度0.5级,四位数字数显,为交流调速系统提供电压指示;
2)真有效值交流数字电压表一只:测量范围0~5A,精度0.5级,四位数显,为交流调速系统提供电流指示;
3)直流数字电压表一只:测量范围0~500V,三位半数显,输入阻抗为10MΩ,精度0.5级;
4)直流数字毫安表一只:测量范围为0~5A,三位半数显,精度0.5级,具有短路保护功能。
(5)人身安全保护体系
(1)三相隔离变压器一组:三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使输出与电网隔离(浮地设计),对人身安全起到一定的保护作用。
(2)电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。
(3)电压型漏电保护装置:控制屏若有漏电现象,漏电压超过一定值,即切断电源。
(4)实验连接线及插座:强、弱电连接及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。
(6)实验管理器
具有设定实验时间、定时报警、切断电源等功能;还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
(7)故障设置箱:智能故障设置,可设置40个故障点,并可对其进行排故功能。
(8)控制屏其它设施
控制屏正面大凹槽内,设有两根钢管,可挂置实验部件控制屏两边设有单相三极220V电源插座及三相四极380V电源插座,还设有实验台照明用的40W日光灯一盏。
2、DK02实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。
3、DQ03-1固定电机导轨、测速系统及智能数显转速表
电机导轨平整度好,无应力变形,加工精细,同心度好与互换性好,能保证电机与电机之间连接同轴连接,电机运行噪音小,实训参数典型,能较好满足实训要求。
4、DQ27三相可调电阻器提供三组900Ω×2/0.41A瓷盘电阻3组。
5、DX03可控桥式整流电路(一)
提供6只5A/1000V的晶闸管,每只晶闸管均设有RC吸收和保险丝保护装置, 提供三相触发电路、功放电路等。
6、DK11单相调压与可调负载
提供了一只0~250V/0.5KVA单相交流自耦调压器,为相应的实验提供可调电源;一个整流滤波电路以及0~90Ω/1.3A(串联)或0~45Ω/2.6A(并联)瓷盘可调电阻,为相应的实验提供一个可调的阻性负载。
7、DK08 给定及显示电路
提供+正负15V给定电路,续流二极管等。
8、PLC可编程控制器主机及模拟实训提供西门子1200 AC/DC/RELAY主机集成数字量I/O(14路数字量输入/10路数字量输出),2路模拟量输入2路模拟量输出,SM1223数字量模块(8路数字量输入/8路数字量输出)
9、PLC可编程控制器模拟实训(一)
提供运料小车、混料罐、机械滑台、机械手及十字路口交通灯控制线路的实训模块。
10、PLC可编程控制器模拟实训(二)
提供三相异步电动机Y/Δ启动,三相异步电动机的正、反转,四层电梯实训模块。
11、DK40 可逆直流调速器1套
提供晶闸管可逆直流调速器一只,控制元器件(包括给定、按钮)等。
12、ACM-1变频器调速控制实训组件(西门子MM440变频器,0.37KW)
13、DQ09直流并励电动机(220V、185W)
14、DQ19直流发电动机(220V、240W)
15、DQ10三相鼠笼式异步电动机(380/220,Y/△)2台
16、DQ36步进电机控制箱及步进电机实训部件
17、提供网孔板1件,带塑料卡子1批。
18、提供交流接触器,热继电器,时间继电器,熔断器,变压器,功率电阻,按钮等1批。
19、电脑小推车
提供铝木结构电脑小推车一个,带万向轮,设有显示器保护罩。
20、实验连接线:
根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。
21、三维电气仿真与控制软件
采用三维建模基于虚拟现实技术的计算机仿真模拟技术,可以进行电气仿真、电子仿真、在线学习,气动仿真、液压仿真、传感器仿真等常用工业技术仿真
1)电子仿真
(1)电子产品制造技术:电子产品制造过程;焊接与拆焊技术;SMT技术
(2)仪器仪表的使用:万用表使用仿真;示波器使用仿真;信号发生器使用仿真
(3)原件识读与检测:电阻种类、识别、检测仿真;电容种类、识别、检测仿真;电感与小型变压器种类、识别仿真;二极管种类、识别、检测仿真;电阻种类、识别、检测仿真;三极管种类、识别、检测仿真;集成电路种类、识别仿真;晶闸管种类、识别仿真;贴片原件种类、识别仿真;传感器种类仿真;开关种类仿真;接插件种类仿真;
(3)综合技能实训
①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故
2)电气仿真
(1)电工基本常识与操作:
①安全用电常识:触电方式;防护措施;接地接零;急救措施
②常用电工工具:通用工具;线路工具;设备工具
③常用导线连接:绝缘连接;线头连接;接线桩;绝缘恢复
④手工焊接工艺:焊接工具;焊接过程;焊接质量;拆焊过程
(2)电工仪表
①万用表:外形仿真,结构仿真,面板仿真,使用仿真;
②电能表:外形仿真,原理仿真,检测仿真,布局仿真,连仿真线,使用仿真;
③钳形电流表:外形仿真,原理仿真,使用仿真;
④兆欧表:外形仿真,原理仿真,使用仿真;
⑤直流电桥:外形仿真,使用仿真;
⑥配电板:外形仿真,布局仿真,连线仿真,使用仿真;
(3)照明电路安装
①荧光灯:器材仿真,电路仿真,原理仿真,连线仿真,排故仿真;
②两地控制线路:器材仿真,电路仿真连线仿真
(4)电机与变压器
①三相异步电动机:外形仿真,结构仿真,装配仿真,维修仿真;
②单相异步电动机:外形仿真,结构仿真,装配仿真;
③伺服电动机:外形仿真,结构仿真,原理仿真;
④步进电动机:外形仿真,原理仿真;
⑤直流电动机:外形仿真,结构仿真,装配仿真;
⑥变压器:外形仿真,结构仿真,原理仿真,装配仿真;
(5)低压电器
①交流接触器:外形仿真,结构仿真,原理仿真,组装仿真,检测仿真;
②继电器:外形仿真,结构仿真,原理仿真,检测仿真;
③常用闸刀开关:外形仿真,结构仿真;
④低压断路器:外形仿真,结构仿真,原理仿真;
⑤熔断器:外形仿真,结构仿真;
⑥启动器:外形仿真
⑦主令电器:外形仿真,结构仿真;
(6)电动机控制仿真
①接线仿真:01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真
②电路仿真:01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真,电动葫芦仿真,z35摇臂钻床仿真
③排故仿真:01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、
(7)电工识图
3)在线学习培训
(1)提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机,数控,机器人,工业组态及网络通信等全系列自动化技术培训
(2)教师可以远程通过新建不同班级、不同课程并上传课程资料,可进行网上试卷批阅,作业批阅,回答学生问题。
(3)教师可以自由组合不同教学手段,实现各种不同的教学方法,比如谈话式、研讨式、活动式、竞赛式等等,学习体验;
(4)学生可以登录在线学习系统,进行不同老师和不同课程学习,可以通过在线学习系统向老师提问,做笔记,评价及参与话题讨论
4)液压传动原理的动态演示并不少于18种动态演示。
5)传感器仿真(1)温度变送传感器仿真(2)液位传感器仿真(3)流量传感器仿真
6)气动回路仿真演示:28回路的仿真,14路“考考你!”典型气路设备故障。
7)PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、自动门仿真、升降机仿真、分拣仿真、正反转仿真、邮件分拣、流水线、自动分拣等。
8)PLC运行数据显示:PLC输入电压监控,PLC输出电压监控,PLC输入开关监控,PLC输出开关控制以及PLC输入电压模拟量实时数据,可根据实际需求添加128路。
9)PLC运行历史数据:显示PLC运行历史数据,可按时、天、月进行查询历史数据曲线,以及历史数据表格,可表格数据导出处理。
五、本装置能开设的实验项目
(一)电工技术实训项目
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y-△启动自动控制线路
5.用倒顺开关的三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双重联锁的三相异步电动机正反转控制线路
9.三相异步电动机的多地按制
10.工作台自动往返控制线路
(二)电力电子变流技术
1.三相半波可控整流电路
2.三相桥式半控整流电路
3.三相桥式全控整流电路
(三)电机与拖动
1.直流电动机的机械特性及回馈制动
2.步进电机
(四)直流传动控制系统
1.晶闸管直流调速器装置的面板认识
2.直流调速器电压,电流双闭环不可逆调速系统
3.直流调速器转速,电流双闭环可逆调速系统
(五)交流传动控制系统
1.西门子变频器MM440装置的面板认识
2.西门子变频器MM440参数设置
3.西门子变频器MM440基本操作方法
4.西门子变频器MM440数字量控制三段速运行
5.西门子变频器MM440数字量控制七段速运行
6.PLC控制变频器调速
(六) 可编程控制器
1.基本指令练习
2.用PLC进行运料小车的控制线路设计,并进行模拟调试
3.用PLC进行混料罐的控制线路设计,并进行模拟调试
4.用PLC进行机械滑台的控制线路设计,并进行模拟调试
5.用PLC进行机械手的控制线路设计,并进行模拟调试
6.用PLC进行十字路口交通灯的控制线路设计,并进行模拟调试
7.用PLC进行四层电梯的控制线路设计,并进行模拟调试
8.用PLC进行三相异步电动机Y/△启动控制线路设计,并进行调试
9.用PLC进行三相异步电动机正、反转控制线路设计,并进行调试
七、装置的配置清单:
序号 名               称 数量 备注
1 电源控制屏 1件
2 实验桌 1张
3 电机导轨、测速系统及智能数显转速表 1件
4 可调电阻器(每组900Ω*2/0.41A) 1件
5 可控桥式整流电路(一) 1件
6 单相调压与可调负载 1件
7  给定及显示电路 1件
8 PLC可编程控制器主机及模拟实训 1件
9 PLC可编程控制器模拟实训(一) 1件
10 PLC可编程控制器模拟实训(二) 1件
11 变频调速系统组件(西门子) 1件
12 直流调速器 1件
13 校正直流测功机(直流发电机) 1台
14 直流并励电动机 1台
15 三相鼠笼式异步电动机 2台
16 提供网孔板1件,带塑料卡子 1批
17 提供交流接触器,热继电器,时间继电器,熔断器,变压器,功率电阻,按钮等。 1批
18 步进电机控制箱及步进电机实训部件 1套
19 电脑小推车(铝木结构,带万向轮和显示器保护罩) 1张
20 高可靠护套结构手枪插实验连接线 1套
