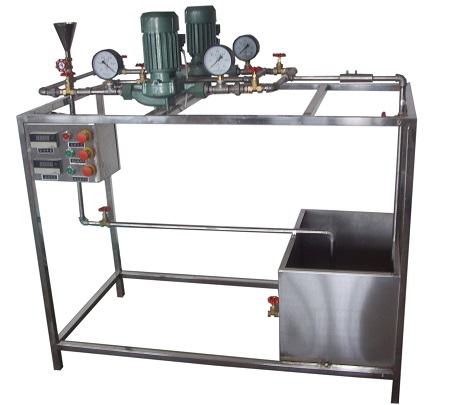

FCDR-02 离心泵综合实验装置
一、功能:
1、适合于工程流体力学(水力学)教学实验。
2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理
3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。
4、泵串、并联实验。
5、泵汽蚀实验。
二、主要配置:
供水箱、离心泵、文丘里流量计、压力表、压差计、功率表、实验管道、阀门、自循环装置、不锈钢框架。
三、技术参数:
1、供水箱:容积约40L,不锈钢材质。
2、离心泵采用20SG2.5-15G型管道离心泵,额定功率:0.37KW,220V,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象。
3、压力表采用F-100型量程为0-0.6Mpa。
4、文丘里流量计流量:0~5.5 m3/h。
5、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。
6、实验台框架为精致不锈钢;装置结构紧凑,外形美观,流程简单,操作方便。
7、外形尺寸:1700×650×1500mm。(带滑轮及禁锢脚)
