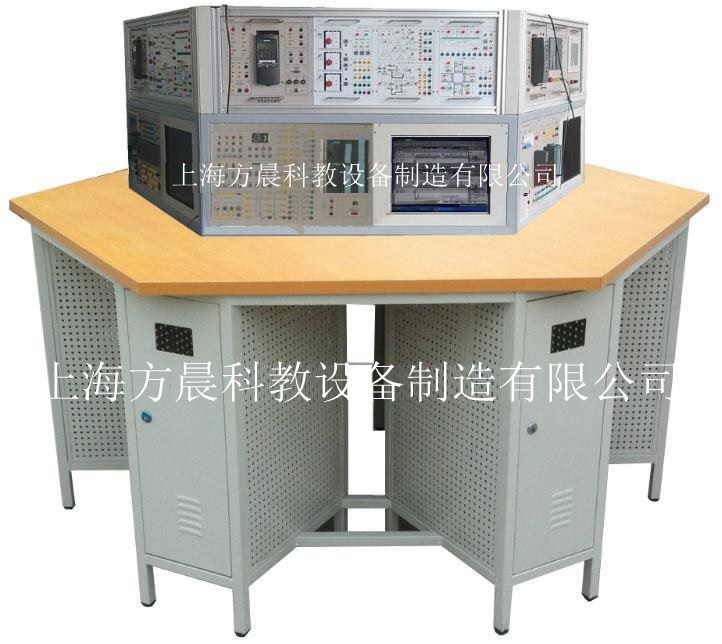

FCJD-12型PLC技能工作岛实训装置
一、概述
PLC技能工作岛实训装置采用6工位弧形工作岛设计，自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，面板采用一次成型轻触式高档面板，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。
PLC技能工作岛实训装置开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实训和实物控制实训，同时也为了高层次的设计开发实训提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十多组最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实训。
二、技术性能
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出
D．+5V/1A直流稳压输出
E．±12V/1A直流稳压输出
3、重量：200Kg
4、外形尺寸：2200×2200×1500mm
三、装置构成
1、PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置
2、PLC主机及模块：西门子S7-200
3、变频器：配置西门子V20变频器，带有通讯接口及BOP操作面板。
4、触摸屏：配置昆仑通态TPC7062 7寸彩色触摸屏。
5、六工位岛式实训操作桌，面板采用复合防火板，桌子框架为1.2mm厚钢板材质，带电脑机位及键盘位。
6、编程应用软件：STEP 7 Professional V13
7、工控组态软件：MCGS昆仑通态
8、三相鼠笼电动机AC380V（Y/△）
9、PLC实训挂箱：
（1）LED数码管显示PLC自动控制实训挂箱（实物）
（2）四层电梯的PLC自动控制实训挂箱（实物）
（5）加工中心刀具库选择控制实训挂箱（实物）
（3）电机的自动控制实训挂箱
（4）步进电机的PLC控制实训挂箱
（5）继电器控制实训挂箱
（6）基础实训挂箱
五、配置清单（单套配置）
1.基本配置
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
6工位岛式实训桌 |
台 |
1 |
面板采用复合防火板，桌子框架为1.2mm厚钢板材质，带电脑机位及键盘位。 |
|
2 |
岛式实验屏 |
套 |
1 |
铝型材框架，6个工作面，安装实训模块。 |
|
3 |
PLC主机模块 |
套 |
6 |
西门子S7-200smart CPUSR40 AC/DC/RLY数字量26点输入/16点输出，1 个以太网口/1 个串口（RS485）；配套编程电缆。 |
|
4 |
模拟量模块 |
块 |
6 |
EM AM06模拟量 4路输入2 路输出 |
|
5 |
变频器模块 |
块 |
6 |
西门子V20变频器，带有RS485通讯接口及BOP操作面板。 |
|
6 |
触摸屏模块 |
组 |
6 |
7寸真色彩MCGS 7062 |
|
7 |
实验电机 |
台 |
6 |
三相鼠笼电动机AC380V（Y/△） |
|
8 |
实验凳 |
张 |
6 |
圆盘ABS塑料面板，铁腿。 |
|
9 |
实验通讯线 |
条 |
6 |
PLC主机专用排线，长度80mm以上。 |
|
10 |
实验线 |
根 |
90 |
PLC模块实验双头插线，长度60mm以上。 |
|
11 |
实验指导书 |
本 |
6 |
|
七、基本实训项目
（一）PLC实训项目
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数据处理功能实训
6．微分、位操作实训
7．LED数码官显示PLC自动控制实训（实物）
8．四层电梯的PLC自动控制实训（实物）
9．加工中心刀具库选择控制实训（实物）
10．电机的自动控制实训 （实物）
11．步进电机的PLC控制（实物）
12．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
13．三相鼠笼式异步电动机联动正反转PLC控制(实物)
14．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
15．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
16．MCGS组态棒图实训教学,利用已编辑好组态棒图,对以上任何实训进行动态跟踪教学实训
17．针对实训项目的具体要求，学生自行编辑组态棒图进行实训。
（二）变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量（电压/电流）控制方式的变频调速
8.瞬时停电启动控制
9.PLC控制变频器外部端子的电机正反转
10.PLC控制变频器外部端子的电机运行时间控制
11.基于PLC数字量控制方式的多段速
12.基于PLC通信方式的变频器开环调速
13.基于PLC通信方式的速度闭环控制
14.变频器恒压供水系统的模拟
（三）触摸屏实训
1.触摸屏的参数设置与编程
2.触摸屏组态控制三相异步电机点动与自锁
3.触摸屏组态控制三相异步电机正反转
4.触摸屏组态控制三相异步电机星三角起动
5.触摸屏组态控制变频器模拟量调速
