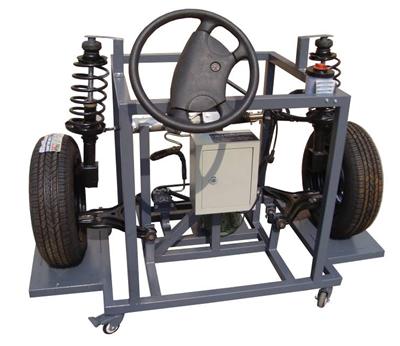

一．产品简介
本实训系统以原厂液压助力转向总成及运行附件为主体部件，转向系统可模拟起动运行，真实展示汽车液压助力转向结构与原理及工作过程。适用于各类型院校及培训机构对汽车转向系统理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。 二．主要用途
1．适用于各类型院校及培训机构对汽车液压助力转向理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车液压助力转向模块各单元教学需要。
3．适用于模块化教学模式的教学需要。
4．适用于汽车职业技能鉴定考核的需要。
5．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
全新桑塔纳2000  原厂液压助力转向系统总成、方向机、方向盘及转向管柱、助力泵、交流电动机、减震器及左右悬架、方向盘、轮胎、可移动台架、台架操作说明书、实验指导书等附件。
四．功能特点
1．指针式油压表显示转向油压值。
2．◎刻度转向盘显示转向角度大小（可选装）。
3．可进行前轮定位检测与调整。
4．万向脚轮台架，便于移动教学。
5．演示原车转向系统的工作过程。
6．演示液压助力式系统的原理、作用、工作过程。
7．前轮定位三要素的调整和作用。
8．演示悬挂系统工作情况。
9．转向系统拆装实操。
10．实训台加装220V的电源总开关、电机及其他转动部位防护罩等安全保护装置。
11．实训台底座部分采用钢性结构焊接，台架表面采用汽车烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：1500×650×750mm(长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
4.4脚轮：60mm×50mm(直径×宽度)
4.5脚轮支撑：1.0T
七．技术指标
1.液压转向油：依转向系统型号
2.工作温度：-40℃～+50℃
3．主机：原车装置
4．交流电源：220V
5．交流电机：1. 5KW
