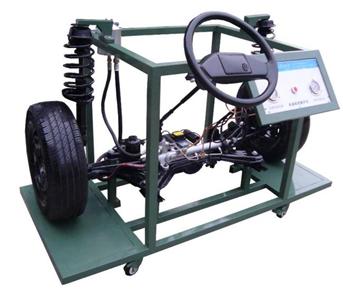

动力转向与独立悬架实训台

一、产品简介

  该设备采用大众捷达汽车前桥总成为基础，全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要，完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。

二、功能特点

1．真实可运行的汽车转向系和前桥悬架部件，充分展示动力转向与独立悬架的组成结构。

2．由三相电机做动力源带动助力泵工作，操纵方向盘，真实演示汽车动力转向的工作过程。

3．实训台安装有压力表，实时显示转向时助力油压的参数变化。

4．车轮底部装有转角盘，可分别显示各轮转向角度。

5．实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

三、技术参数

1．外形尺寸：1700×900×1100mm(长×宽×高)

2．动力电源：三相四线(三相五线 380V±10% 50Hz)

3．工作温度：-40℃～+50℃

4．油 压 表：0～100kg/psi

三相异步电动机：

1．型  号：YT 90S-4

2．电  压：AC 220V/380V

3．功  率：1.5KW

4．转  速：1400r/min
