FCQC-FD-7汽车发动机电控实训台(别克君威)

一. 汽车发动机电控实训台概述

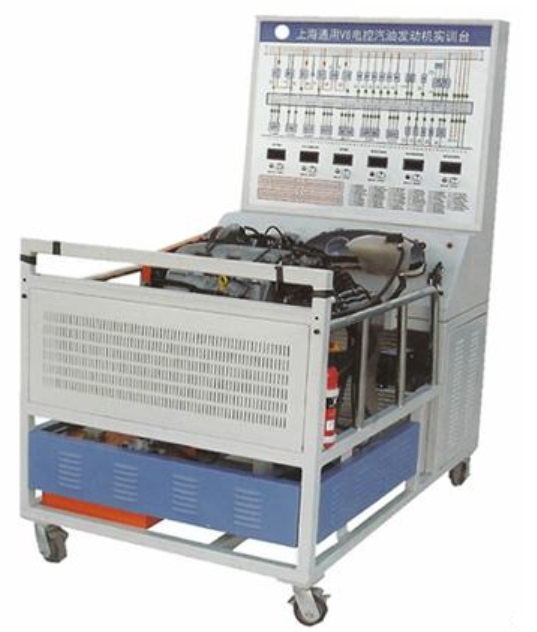

本实训考核装置采用通用别克君威发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统、仪表总成和电控系统等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车发动机电控系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用解码器检测发动机动态数据流和静态故障代码，也可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路、气路和油路故障，完成对学生的综合技能考核。
本实训台适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
二、结构组成
别克V6电控汽油发动机总成、原车发动机控制电脑、防盗模块、组合仪表、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
三、功能特点
1．发动机运转正常。
2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。
3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
5．配备原车诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6．实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
7．实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
8．实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。
9．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
四、技术参数
1．外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）
2．工作电源：12V/60AH蓄电池
3．油箱容积：10L
4．工作温度：-50℃～50℃、
五、实训项目
1.汽车解码器基本操作实训
2.汽车发动机电控系统基本调整及匹配实训
3.汽车发动机电控系统执行元件诊断实训
4.汽车发动机电控系统数据流分析实训
5.汽车防盗系统匹配及数据流分析实训
6.汽车发动机电控系统综合实训
7.汽车发动机电控系统常见故障诊断实训
六、故障设置功能
故障设置采用手动方式进行，可设置单个电路故障38个，气路故障2个，传感器模拟故障5个，并可通过2个手动调节阀模拟设置多种油路故障现象(如油管堵塞、油压过高、回油不畅、油管泄露和供油不足等)；还可以根据需要设置复合故障类型，其故障类型包括以下六大类:
1.汽车传感器类故障
2.汽车执行器类故障
3.汽车起动类故障
4.汽车防盗系统类故障
5.汽车气路类故障
6.汽车油路类故障
