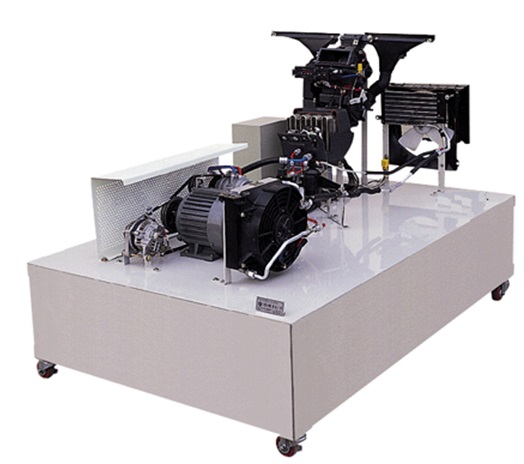

汽车空调系统接线、装配、调试运行试验台

一、产品简介
该设备采用国产轻卡汽车空调系统为基础，充分展示汽车空调系统的组成结构和工作过程。
设备采用开放式设计，由学员动手进行汽车空调接线、装配、调试实训。

二、功能特点
1.真实可运行的空调全套运行总成（带齐附件），学员动手进行空调接线、装配、调试实训,发动机各工况正常。
2.由三相电机做为动力源，带动空调压缩机工作。
3.附有元器件图标与端子标注号，学员对照附录的电路图、原理图和空调实物，进行空调接线及管路装配。
4.空调装配好、加注制冷剂，操作开关空调可正常运行。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习空调装配与接线、加注制冷剂、检漏等实操工作平台。
7.实训台底座采用钢结构焊接，封闭式的展示柜，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、汽车空调系统接线装配调试运行试验台技术型号
1、外形尺寸：1300×1000×1300mm(长×宽×高)
2、动力电源：三相四线(或三相五线)380V±10% 50Hz
3、外接电源：交流220V±10% 50Hz
4、工作电压：直流12V
5、制冷剂：R134a
6、工作温度：-40℃～+50℃
7、高压压力表：0～3.5MPa
8、低压压力表：0～1.5MPa
三相异步电动机：
1、型号：YT 100L1-4
2、电压：AC 380V
3、功率：2.2KW
4、转速：1420r/min
四、汽车空调系统接线装配调试运行试验台基本配置(每台)

序号	名称	型号车型	单位	数量
1	元器件图标与端子标注		套	1
2	点火开关		个	1
3	高压压力表	R134a，0～3.5MPa	个	1
4	低压压力表	R134a，0～1.5MPa	个	1
5	数字式进风口温度表		个	1
6	数字式出风口温度表		个	1
7	空调控制器总成		套	1
8	空调蒸发箱总成		套	1
9	压缩机总成		套	1
10	膨胀阀总成		套	1
11	干燥器总成		套	1
12	鼓风机总成		套	1
13	冷凝器		个	1
14	冷却电子风扇		套	1
15	三相异步电动机	YT 100L1-4/2.2KW	台	1
16	进出风管道及附件	原车全新	套	1
17	移动台架(带自锁脚轮装置)	1300×1000×1300mm(长×宽×高)	台	1
18	设备教师手册		套	1
19	设备学生施工手册		套	1
20	设备合格证、保修卡		套	1
