FC-06B型数控车床维修实训系统（各种系统）
“FC-06B型数控车床维修实训系统”是按照职业教育的教学和实训要求而研制的。它适合各职业院校机电技术与应用、电气技术应用、数控、数控机床调试与维修等专业教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所数控维修技能鉴定考核。
一、产品特点
系统由实训台和半实物数控车床组成，具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修，数控车床装配调试、数控编程与加工操作等多项实训任务。
系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示；模块化设计，将数控系统接口信号在各模块面板上展开，信号可测量。
具有数控车床故障诊断维修考核功能，可设置数控车床32个典型的电气故障。考核系统采用智能考核的方式，并具有联网的功能；故障可通过计算机设置，也可在智能考核终端上设置；学生对故障现象进行分析，在考核终端上输入相应的故障代码进行故障排除。
半实物数控车床对象，床身采用铸件结构，具有一定的车削加工能力，可对有机玻璃、塑料等材料进行简单车削加工。
二、技术性能
输入电源：三相四线～380V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜2kVA
重 量：350kg
实训台外形尺寸：1450mm×470mm×1700mm
半实物数控车床参数：
床身回转直径：200mm
刀架回转直径：100mm
X/Z轴行程： 110mm×250mm
主轴电机功率： 750W
主轴转速： 1200rpm
电动刀架: 4工位
机床净重: 100kg
外形尺寸： 1200mm×500mm×1100mm
三、基本配置及功能

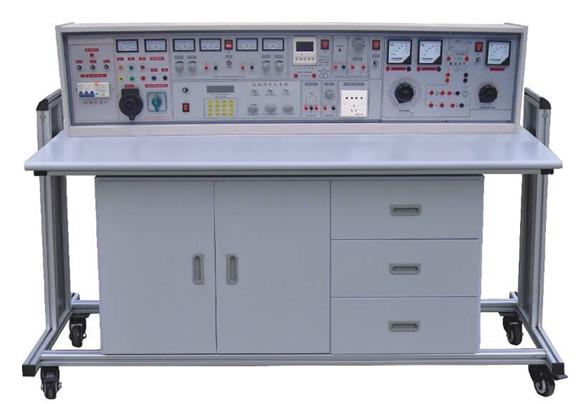

系统由控制屏和实训桌组成。控制屏为铁质双层亚光密纹喷塑结构，铝质面板；实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。
三相380V交流电源供电，漏电保护器控制总电源，控制屏的供电由钥匙开关和启停开关控制。电压表监控电网电压，并设有指示灯指示和保险丝保护。
数控系统单元采用西门子 “SINUMERIK 802C base line”数控系统。
半实物数控车床具有真实数控车床的机械运动，X、Z进给轴采用步进电机驱动，并设计有正负限位、参考点等开关。主轴采用三相异步电机变频控制，由三菱变频器驱动；主轴和主轴电机间通过皮带轮进行传动，并配有三爪卡盘。
四工位真实电动刀架，可实现加工时的换刀操作。
智能考核系统由智能考核终端和智能考核上位机软件组成。
智能考核上位机软件具有试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
四、实训项目
电气控制电路设计与分析
数控各单元连接与控制
数控系统参数设置与调试
输入输出接口原理实训
驱动系统调试与应用
主轴变频器原理与应用
车床参考点调试
刀架控制原理
数控系统数据备份与通讯
PLC编程及应用
故障诊断与维修
数控系统操作与编程
数控车床工件加工
五.数控系统配置：
|
可配系统 |
西门子 |
发那科 |
华中 |
广数 |
凯恩帝 |
华兴 |
|
802C |
0i mate TD |
HNC21 |
GSK980 |
KND |
WA31XTB |
