FCZKS-4型中央空调实训装置
一、概述
中央空调实训装置适合高等职业院校、中等职业学校及本科院校的机电技术应用、电气运行与控制、电气技术应用、制冷空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。
二、装置特点
控制器采用西门子S7-200可编程控制器。
控制平台有热过载保护、过流保护、漏电保护、接地保护等多重保护机制。
控制系统能体现真实的供水系统，有自动和手动控制两种方式，当自动控制失效时，系统由手动控制方式运行。
控制对象采用不锈钢、铝型材等组成，保证不生锈、不易老化；模拟现实生活中的大厅和房间，动力系统由专用水泵构成，其中2台冷却水水泵、1台换热水泵、2台冷冻水水泵，能够实现给模拟大厅和模拟房间制冷和供暖的水系统循环。
三、技术参数
1.输入电源：三相五线制380V±10% 50Hz
2.制冷剂/用量：R22 2kg
3.风机盘管：350m3/h
4.外形尺寸：100cm×200cm×210cm
5.冷却循环水泵：38L/min 扬程10米
6.冷冻循环水泵：38L/min 扬程10米
7.供热循环水泵：38L/min 扬程10米
8.模拟锅炉：功率：1500W 容量：60L
9.系统保护：具有高低压力、过热保护装置
10.安全保护：具有电压型、电流型漏电保护装置，安全符合国家标准
11. 实验室电源远程控制
1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
12.
四、系统组成

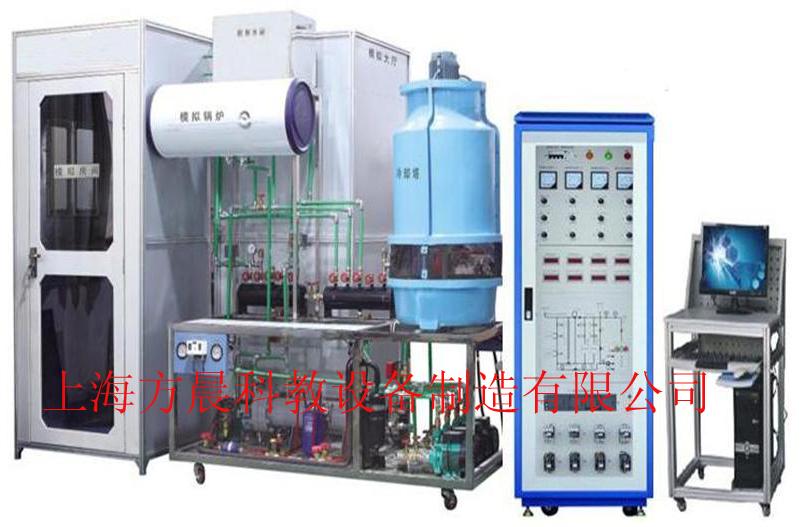

实训装置由电气控制柜、实训对象、模拟房间、模拟大厅、测量仪表等组成：
1、电气控制柜
采用铁质双层亚光密纹喷塑结构。前门采用透明设计，可观察到指示仪表、操作旋钮、PLC控制器、系统流程图、执行部件工作指示、交流接触器及热保护器等控制元件。共分为三层铁质面板，上面层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及温度指示。第二层为PLC控制器及系统流程图，PLC控制器采用西门子224主机、EM231模拟量扩展模块、EM223数字量扩展模块、对应执行部件工作状态指示灯等组成。下面层为执行器件，主要由交流接触器、过热保护器组成，分为主回路以三相四线380V电压为主，控制回路以交流220V电压为主。
2、实训对象
实训对象采用不锈钢钢架制成，系统由制冷机组、冷却水系统、媒水水系统、供暖系统等组成。
3、制冷机组：包括1台3匹旋转式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、高低压力控制器、压力表等实训所必需的部件；此外，管路中设有视液镜可观察制冷剂状态；同时设有明显的颜色标识，高压管路部分为红色标识，低压管路部分为蓝色标识，并套有保温材料。
冷却水系统：包括1台3T玻璃钢冷却塔、2台冷却水泵（1台常用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。
4、媒水水系统：包括2台媒水水泵（1台常用、1台备用）、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。
供暖系统：包括1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、安全阀等组成。
5、模拟房间
模拟房间采用30×30mm工业铝型材和铝塑板组装而成，模拟房间外型尺寸为105cm×110cm×210cm，房间内部安装有数显温度控制控器、卧式暗装式风机盘管、铝合金百叶风口等组成。
6、模拟大厅
模拟房间采用30×30mm工业铝型材和铝塑板组装而成，模拟大厅外型尺寸为105cm×205cm×210cm，房间内部安装有数显温度控制控器、新风处理系统（卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口等组成。
7、测量仪表
1)电气控制柜监测仪表参数：交流电压表量程0～450V；交流电流表量程0～30A；交流电流表量程0～5A。
2)制冷系统监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：高压0.8～3.0Mpa、低压0.1～0.4Mpa。
3)媒水水系统监测仪表参数：径向压力表量程0～0.16 Mpa
五、基本配置
|
序号 |
名 称 |
主要部件、器件及规格 |
数 量 |
备注 |
|
1 |
电气控制柜 |
长×宽×高为85cm×85cm×180cm |
1套 |
|
|
2 |
模拟房间 |
长×宽×高为105cm×110cm×210cm
卧式暗装式风机盘管、铝合金百叶风口、供液电磁阀、铝合金百叶风口等 |
1套 |
|
|
3 |
模拟大厅 |
长×宽×高为105cm×205cm×210cm
新风系统（卧式暗装式风机盘管、铝合金百叶风口、电动风量调阀、回风口、新风口、供液电磁阀等） |
1套 |
|
|
4 |
制冷机组 |
3匹旋转式压缩机（工作电压：220V；制冷量：7200W；输入功率：2340W；制冷剂：R22；电机形式：感应电机；保护器形式：内置；启动电容：容量50uF、耐压：370V）；壳管式冷凝器（换热面积：1.2m2，设计温度：60℃、工作介质：管程（夹套）：水、壳程（壳体）：R22；干式蒸发器（换热面积：1.6m2，设计温度：40℃、工作介质：管程（夹套）：R22、壳程（壳体）：水；储液罐（容量：2L）、内平衡式热力膨胀阀、干燥过滤器 |
1套 |
|
|
5 |
冷却水系统 |
冷却塔（冷却水量：3m3/h、外形尺寸：Φ70×113cm、电机功率：0.18KW）、冷却水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、进出口管径：25mm(1″)）、水流开关（进出口管径：20mm）、Y型过滤网(材质：黄铜、进出口管径20mm)、闸阀(材质：黄铜、进出口管径20mm)、单向阀(材质：黄铜、进出口管径20mm) |
1套 |
|
|
6 |
水系统 |
水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、进出口管径：25mm(1″)）、分水器（采用无逢钢管加工而成，外形尺寸为Φ11×46.8cm，上侧设有5路DN15外丝螺纹接口、下侧设有1路排水口）、集水器（采用无逢钢管加工而成，外形尺寸为Φ11×46.8cm，上侧设有5路DN15外丝螺纹接口、下侧设有1路排水口）、电磁阀、水流开关(材质：黄铜、进出口管径20mm)、Y型过滤网(材质：黄铜、进出口管径20mm)、闸阀(材质：黄铜、进出口管径20mm)、单向阀(材质：黄铜、进出口管径20mm)、自动排气阀 |
1套 |
|
|
7 |
供暖系统 |
电加热水器、功率：1.5kW、容量：60L）、换热水泵（输出功率：200W、输入功率：400W、额定转速：2850rpm、额定流量：38L/min、额定扬程：10m、进出口管径：25mm(1″)）、板式换热器（单片换热面积：0.023m2、流量：4m3/h、材质：不锈钢、设计温度：-195℃～220℃）、Y型过滤器(材质：黄铜、进出口管径20mm)、安全阀(接口螺纹DN15) |
1套 |
|
|
8 |
测量仪表 |
指针式交流电压表：量程0～450V；指针式交流电流表：量程0～30A；指针式交流电流表：量程0～5A。
耐震真空压力表：量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：设定范围高压0.8～3.0Mpa、低压0.1～0.4Mpa。
径向压力表：量程0～0.16 Mpa |
1套 |
|
|
11 |
光盘 |
组态软件、西门子PLC编程软件、配套应用程序、使用说明书等 |
2张 |
|
|
12 |
电脑桌 |
|
1张 |
|
|
13 |
组态软件 |
|
1只 |
|
|
14 |
通讯电缆 |
|
1根 |
|
|
15 |
扳手 |
0-250mm |
2把 |
|
|
16 |
螺丝刀 |
十字 |
1把 |
|
|
17 |
内六角扳手 |
6mm |
1把 |
|
|
18 |
产品使用说明书 |
|
1份 |
|
六、实训项目
1.中央空调的硬件设备的孰悉
2.中央空调的启动、运行、调试技术的实训
3.中央空调运行工作情况、运行参数检测分析
4.中央空调控制原理的认识
5.PLC可编程控制器编程
6.数据采集技术的应用
7.组态技术应用
8.网络技术的应用
9.传感器及变送器安装和使用
