FCGC-1型中央空调工程实训系统（工程型）
一、概 述
中央空调工程实训系统集PLC、制冷系统、过程控制、工程组态技术于一体。它由控制平台，制冷系统、供热系统、水系统及空气处理机组等部分组成，包含了可编程控制器、冷却水泵、冷却塔、温度变送器、送风机、风机盘管、送风道等工程设备。控制平台采用PLC加控制对象控制结构，可以完成不同模式下的中央空调实训。它适合职业院校、培训机构制冷类专业（工种）《制冷设备维修工》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工》、《中央空调系统操作员》等的实操培训。培养掌握空调与制冷技术专业理论知识和综合实践能力，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修等方面的技能应用型人才。
二、特 点
1.直观性强 系统采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种现场元器件及了解系统的工作流程。

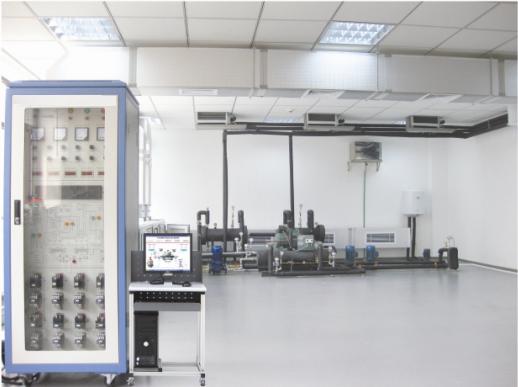

2.实训性强 整套系统是将生活中常见的水冷式中央空调整套工程设在实训室中，无论空气处理机组还是风机盘管都是独立分开，水路管道从墙边高架过去，风道采用吊顶悬挂，并标明水流、气流的流动方向，冷水管道的布局走向、保温、测量等一目了然。
3.安全保护 设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
4.系统完整 系统与实际应用的中央空调控制功能，保护、显示功能完全一致。
三、技术性能
1.输入电源：三相五线AC380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.系统容量：＜10kW
四、系统组成：
(一)控制柜(铁质双层亚光密纹喷塑结构，铝质面板)。
1.控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器(PLC主机)、接触器、热保护器等控制元件。面板上面有总电源控制开关、电压表、电流表、手动旋钮开关、工作状态指示灯、系统流程图及PLC主机单元。
2.交流电源：三相五线制AC380V电源供电，并设有漏电保护器控制控制屏总电源。
3.控制系统：控制系统由电气控制、PLC可编程控制器、计算机组态组成。
(二)实训对象
实训对象由1套5匹工业制冷机组、1套冷却水系统、1套冷冻水系统、1套空气处理机组、1套供暖系统等组成，
(三)测量仪表
1.电源电压指示：提供系统电网监控交流电压表、水泵交流电流表，压缩机运行交流电流表等。
2.制冷系统压力检测：提供2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力变化；对压缩机起到保护作用。
五、实训项目
1.中央空调的常用器件和系统组成
2.中央空调的工作流程和工作原理
3.中央空调的系统运行和维护工作
4.中央空调的控制流程和控制原理
5.可编程控制器的编程、调试和应用
6.数据采集的实现方法和实际应用
7.闭环反馈控制的实现方法和实际应用
8.计算机组态监控的实现方法和实际应用
9.计算机远程控制的实现方法和实际应用
