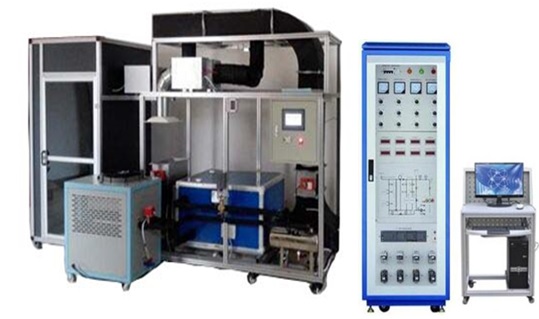

FCZYKT-5型变风量中央空调系统实训装置
一、概述
变风量中央空调系统实训装置适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工《家用制冷设备原理与维修》等课程。
![](/up/200810/1-200Q0164T1563.jpg)
二、产品特点
1、具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统,完全真实的工程环境。
2、采用智能变频控制系统,达到操作方便、节能降噪的目的;
3、 综合考虑各项因素,采用投资少、运行稳定、、运行效果好;
4、 所选择的工艺满足现场条件,平面布置简洁、紧凑、少占地,并方便生产操作和维护
5、设备采用冷热单风道系统——变风量——供冷—热,配用冷水机机组与实际工程结合,易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行工程技术训练。
三、产品参数
1、支管路内风速6~8m/s, 干管路内风速8~14m/s;
2、通风设备设计风量:通风柜面风速:0.3~0.8 m/s,单台1200*800*2350通风柜设计风量1500m3/h,
3、换气次数:换气数:8~12次/小时
4、工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃) 海拔< 4000m
5、装置容量:<4.8kVA
6、外形尺寸:4000mm×700mm×2000mm
7、制冷剂类型:R22
8、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
9、电压:输入电源:单相三线~220V±10% 50Hz
四、通风柜技术参数
变风量系统(VAV)通风系统
1、采用直接风速测量控制系统,能够快速有效的保证通风柜面风速,从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响,通风柜控制系统使用线型风速传感器对面风速进行真实测量;风速传感器配备独特的自洁式过滤器,具有防灰尘堵塞功能;
2、风速传感器检测到面风速变化时,控制器发出信号给执行器,通过改变变风量阀门开度来使面风速回到设定值,要求系统响应时间小于3秒;
3、通风柜的风速传感器实时监测真实的面风速,当面风速不在设定范围内时,经15秒延时后监控器发出声光报警;
4、监控器有最大风量和最小风量功能,当发生紧急情况时可以按下最大风量按钮,排风阀门完全打开,当希望通风柜以小风量运行时(例如晚上)可以按下最小风量按钮,通风柜以小风量运行;
5、风柜上的监控器还具有低风速运行按钮,按下这一按钮,可以使面风速设定值为正常值的70%,用来减少气体排放以节能,(当通风柜内有高危险性物质时不建议使用)。
6、系统采用静压传感自动变频控制,静压传感自动变频控制可以根据开启通风设备的数量变化,将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率,使风机的抽风量与实际所需排风量相匹配,从而确保排风效果,达到节能节噪的效果;
7、每台通风柜安装一个电子风量调节阀,其控制开关和变频控制系统及风机联动,可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀,并且有记忆功能(即可以记住此次调节的角度,下次打开时仍然调到设计的角度)。
8、系统风阀和风机整体联锁,实现气流的有序流动,平衡系统风量,防止气流反串、倒流。
9、云平台模块学生通过扫码现场二维码实现学号登陆,进入考核界面,教师远程监考功能,考核现场实时图像监控及现场声音播放。信息显示设备连接状态,考核信息查询。控制:设置考核故障点,可以设置故障,可根据实际需求添加,可设置考核时间,考核项目。设备电源使用权限管理,只有给了权限设备才能上电,或者考核结束设备自行断电,历史数据:显示学号、分数、设备号、考核时间的历史数据,可按时、天、月进行查询历史数据曲线,以及历史数据表格,可表格数据导出处理。数据报表:可根据起止时间、时间间隔、数据类型进行生成数据表格,表格可以导出excel,设备报警:通过物联网将报警信号上传到云平台,通过云平台向设置的微信推送报警信号,设有考核完成指示及故障清除功能。
五、基本配置表
序号 |
名称 |
参数 |
单位 |
数量 |
1 |
变风量末端系统 |
1、6个通用输入点(UI),2个数字输入点(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)
2.,风速度传感器0-10V |
套 |
1 |
2 |
VAV变风量风柜控制柜 |
1、0.35KW 变频器
2、,FX3U-24 PLC,AN
3、 7寸触摸屏 |
套 |
1 |
3 |
VAV变风量风柜 |
尺寸:1200*600*800MM
风量:1800
制冷量:5000W
水流量:2T |
套 |
1 |
4 |
主机 |
冷水机:5000W,侧出风
水泵 3T
出水温度7度,回水温度12度 |
套 |
1 |
5 |
控制柜 |
1、尺寸:800*700*1700
2、 电力控制系统
3 、控制监控系统 |
套 |
1 |
6 |
模拟房 |
1100*900*1800MM |
套 |
1 |
7 |
中央空调主监控系统 |
C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
主 板:Intel M11工控固态节能主板
内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
硬 盘:24G SSD固态硬盘
显 卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
声 卡:集成ALC662 6声道高保真音频控制器
网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
电 源:外置电源(100V至220V宽幅电压,全球通用)
显示屏:17寸LED工控屏 分辨率:1024*600: |
套 |
1 |
8 |
移动式台架 |
2000*700*2000MM |
套 |
1 |
9 |
标准风管 |
直通 弯头 出风口,风阀 |
套 |
1 |
10 |
监控、控制软件 |
|
套 |
1 |
11 |
数据线 |
|
套 |
1 |
12 |
风阀 |
四档风阀角度调节,通电自动复位风阀 |
套 |
1 |
15 |
触摸屏 |
Touchkit 4线触摸屏,透光率高;性能稳定,触摸灵敏 |
套 |
1 |
六、实训项目
1、集中空调系统流程与设备认知训练
2、集中空调继电接触控制技术训练
3、集中空调控制系统硬件认知训练
4、监控原理与值机运行训练
5、集中空调系统调试与测试训练
6、集中空调控制系统硬件调试训练
7、集中空调系统工艺运行调试训练
